Ochrana proti vlhkosti, krytí IP44 pro zrcadla LED

Zvýšené krytí proti vlhkosti IP44 pro koupelny.

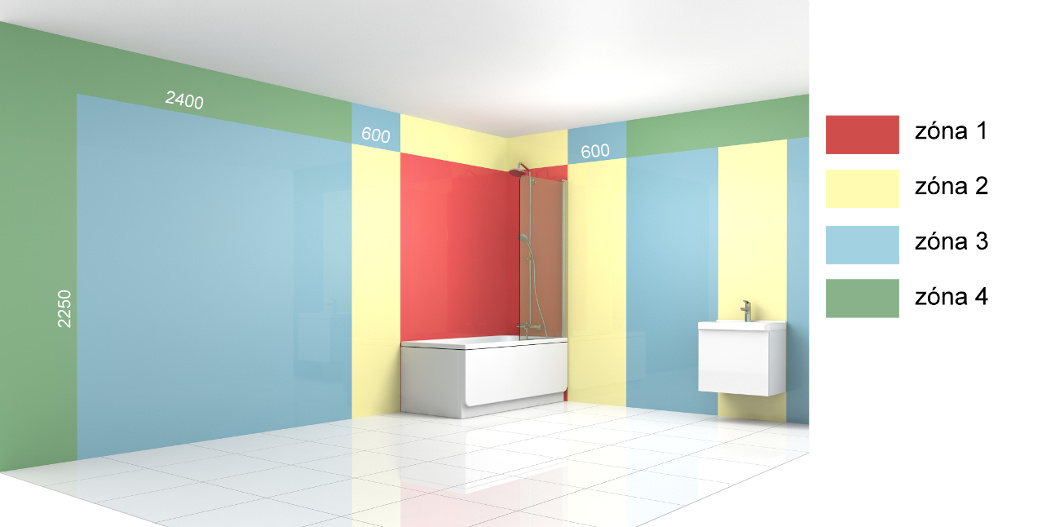

Koupelnové zóny

Prostor koupelny lze rozdělit do několika zón. Každá zóna jasně určuje, jaký typ svítidla z hlediska stupně krytí lze v daném místě použít.

Zóna 0 – Vnitřní prostor vany nebo sprchového koutu. Do těchto míst se instalace světel nedoporučuje. Výjimku tvoří svítidla určená do masážních van a sprchových koutů – IP67, 12 V napájení.

Zóna 1 – Nejbližší okolí vany či sprchového koutu do výšky 225 cm. Zde se instalace svítidel také nedoporučuje. Do těchto míst patří jen svítidla s vysokou ochranou proti proudu vody – IP65 (min. IP64).

Zóna 2 – Prostor u umyvadla, kolem sprchy nebo vany do vzdálenosti 60 cm a do výšky 225 cm. Do této zóny dále patří prostor ve výšce nad 225 cm nad okrajem vany. Nejnižší předepsaná hodnota stupně ochrany je IP44.

Zóna 3 - Prostor do vzdálenosti 240 cm od zóny 2 a do výšky 225 cm nad podlahou. Do této zóny je možné umístit svítidla s nejnižším stupněm krytí IP21.

Zóna 4 - Prostor mimo ochranné zóny.

Uvádí se s písmeny IP (International Protection) a číslem, které charakterizuje stupeň krytí, tedy ochranu daného zařízení před vodou, dotykem a cizími předměty, které by mohly zvenčí zasáhnout dané zařízení.

Toto značení je dáno evropskými normami a má pro LED osvětlení zjednodušeně následující význam:

• IP20, IP33 – zařízení v podstatě není proti vodě chráněno a je tedy třeba zabránit jeho možnému styku s vodou v jakékoliv podobě (stříkání vody, pára...)

• IP44 – zařízení odolává stříkající vodě

• IP65 - zcela prachotěsná ochrana vůči tryskájící vodě

• IP67/IP68 – zařízení může pracovat i ponořené do vody

Předpisy pro koupelny a sprchové kouty

ČSN 33 2000-7-701

zapojení konektoru:

L – fáze
N – pracovní nula
G – zemnění
